树莓派的100种玩法（6）openwrt旁路由

写在前面

本来想写一篇突破蒲公英免费版突破三个设备限制的文章的，结果在最后的完成阶段出了意外：

公司的网络有防火墙策略，可以实现外网访问局域网的设备，反过来局域网内设备访问外网不行，到这就搞不下去了。

到最后只能换个标题把写完这部分分享出来，然后再提供一种另外的解决方式，也能突破设备限制，不过有点麻烦。

树莓派刷openwrt做旁路由

这里用的是这个固件，这个固件功能很强大，具体可以参考作者博客

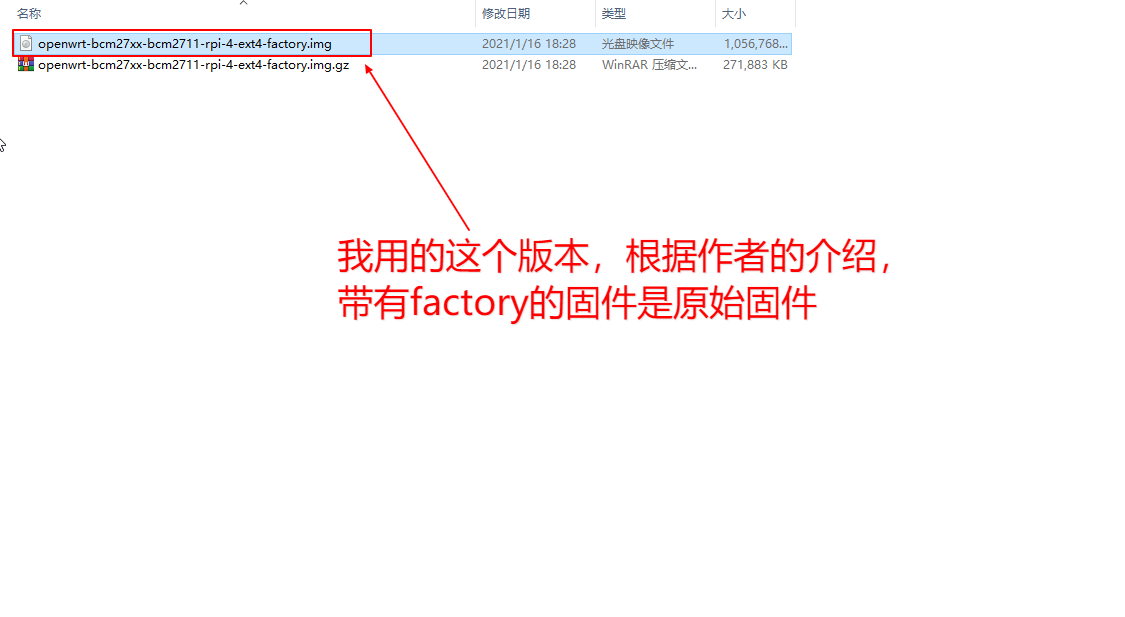

刷固件也不再详细介绍了，可以参考我之前的文章，这里只说下我用的固件版本

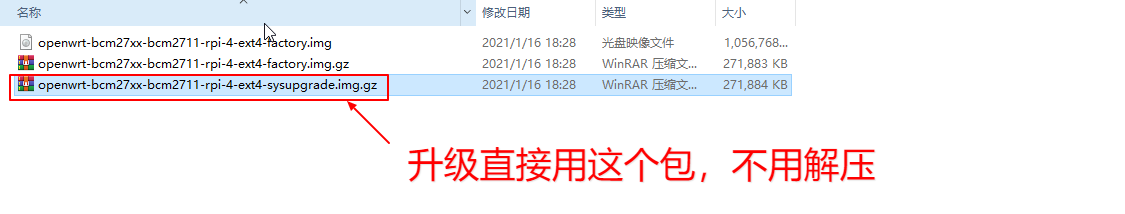

如果作者页面有更新版本，可以使用带update字样的镜像，在网页后台更新

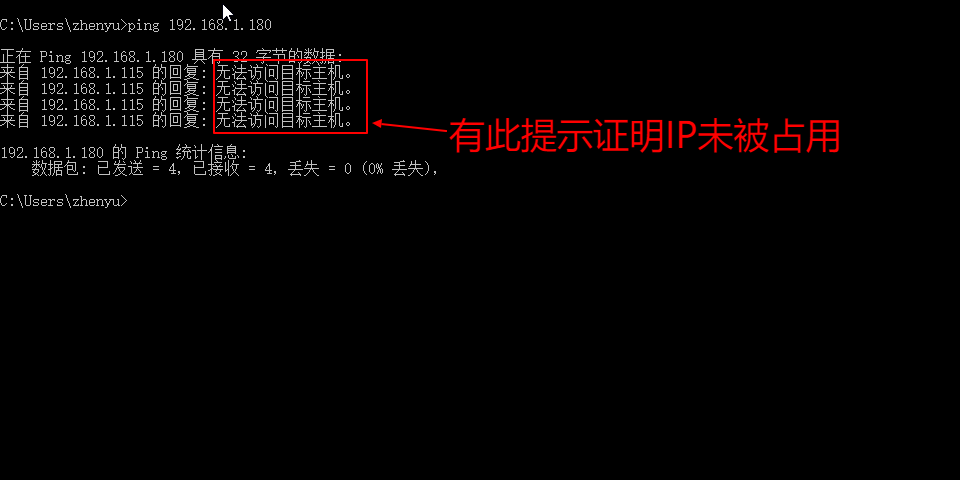

刷好后将树莓派网口接入电脑，通电开机，此时电脑需处于未接入网络状态，等待电脑获取到IP，输入IP地址192.168.1.1账号 root 密码 password 登入openwrt后台（这里也可以通过无线连接，无线SSID是openwrt）。这里需要确认下你的上级路由器LAN地址，我这里是192.168.1.1，这里需要修改树莓派IP为192.168.1.180，这个IP必须是跟主路由是同一网段并且不为.1/.255同时又没有被其它设备占用的地址，确定地址后可以连上主路由ping下

这里推荐使用SSH连接树莓派输入以下命令，这里可以使用PuTTY或者网页端的TTYD终端执行

1
2
3

uci set network.lan.ipaddr=192.168.1.180    #设置openwrt的LAN口IP
uci commit network                          #保存设置
/etc/init.d/network restart                 #重启网络服务

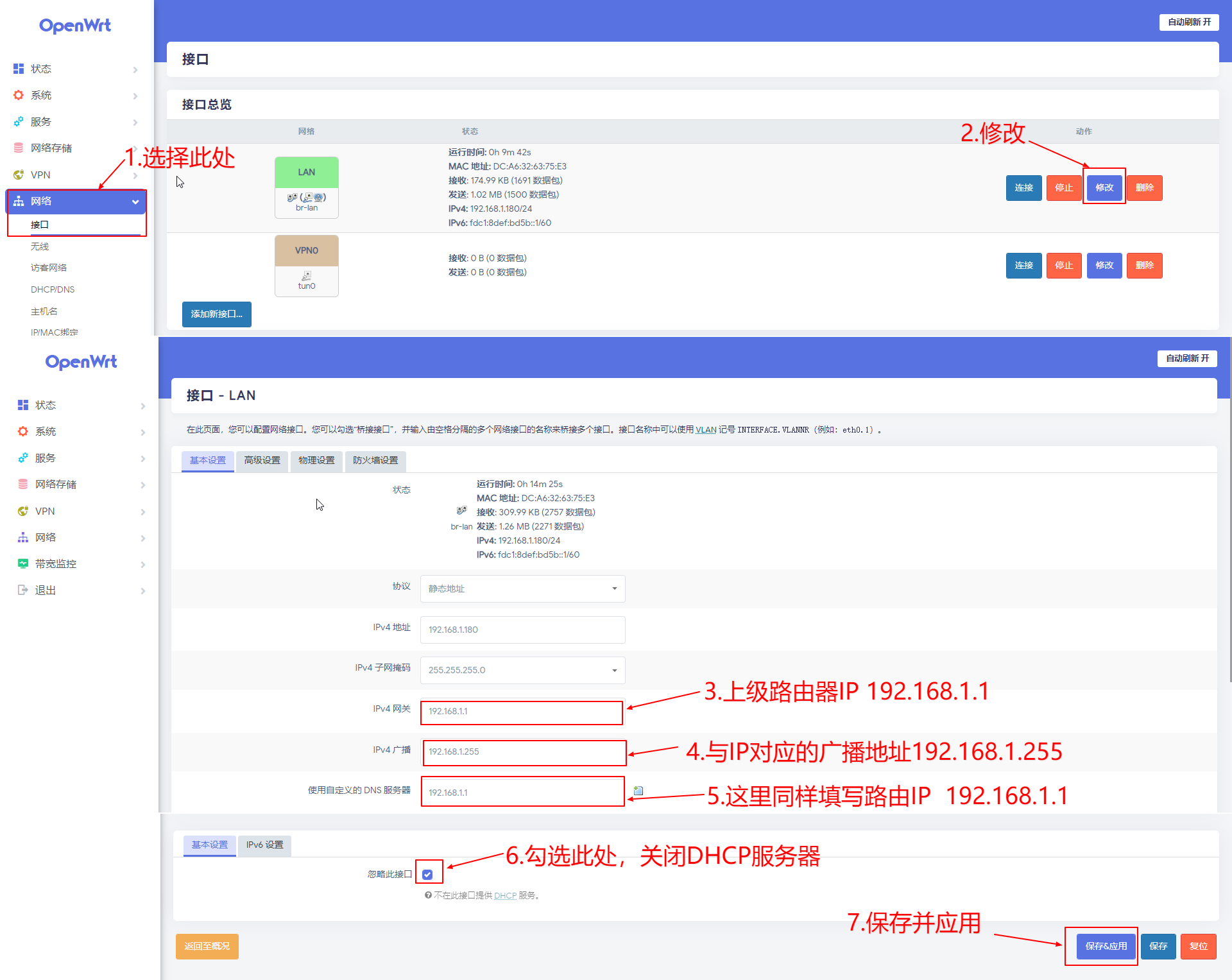

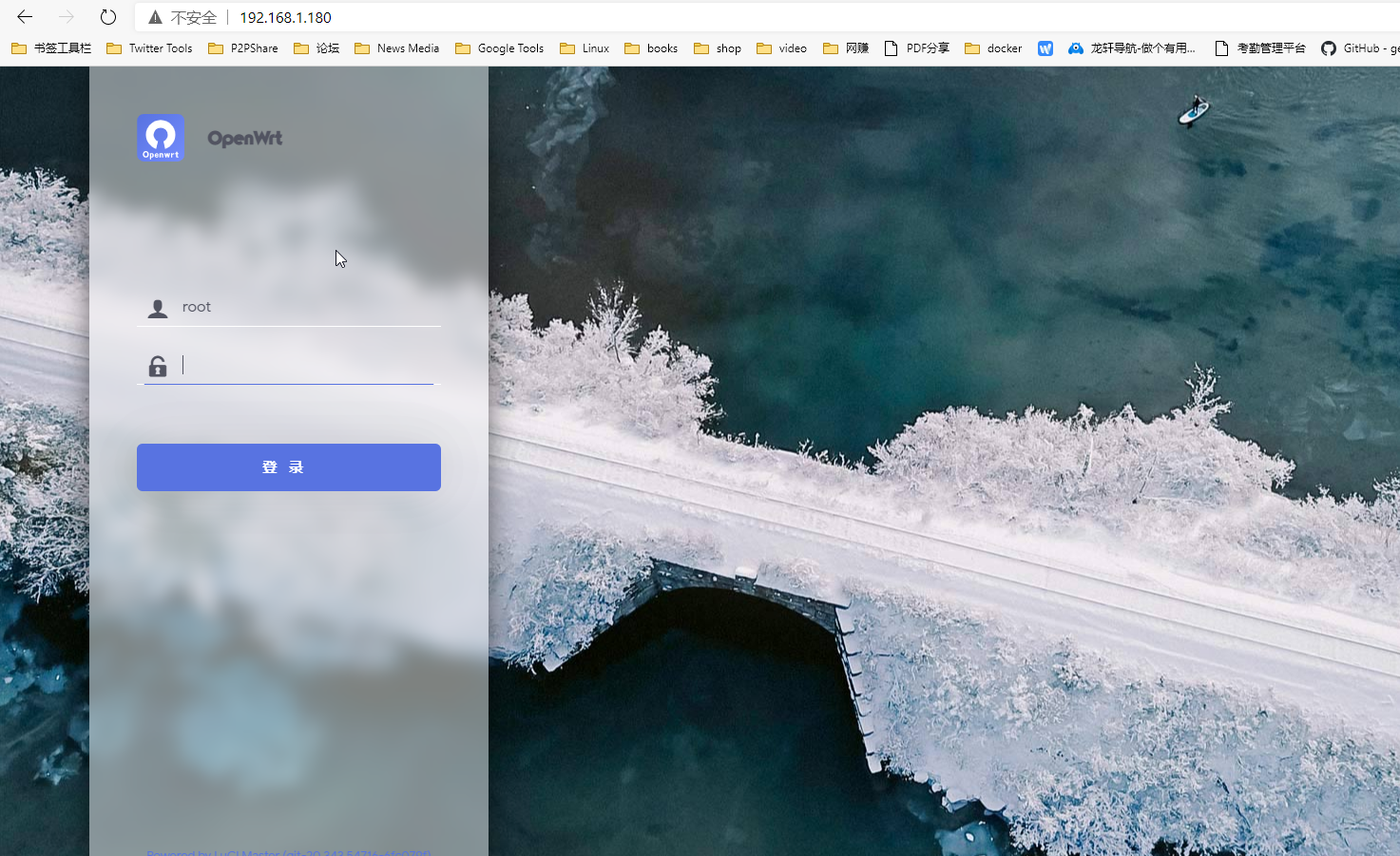

通过新IP地址192.168.1.180访问管理界面再网络接口做如下修改

完成以上操作后，把树莓派的网线接入主路由的LAN口，树莓派的旁路有设置就完成了（可能到这已经劝退好多人了吧）。

ps：这里多说一句，不要照抄上面的IP地址，除非你的上级路由同我一样也是192.168.1.1，否则请根据实际情况填写。

安装蒲公英软件

这里用到的是Docker版，通过系统内置的Docker服务安装，这里老规矩，放一下部署命令

docker run -d \
  --restart=always \
  --device=/dev/net/tun \
  --net=host \
  --cap-add=NET_ADMIN \
  --cap-add=SYS_ADMIN \
  --env PGY_USERNAME=蒲公英用户名 \
  --env PGY_PASSWORD=蒲公英密码 \
  --name pgyvpn \
  benzbrake/pgyvpn

直接把自己改好的命令填入docker中

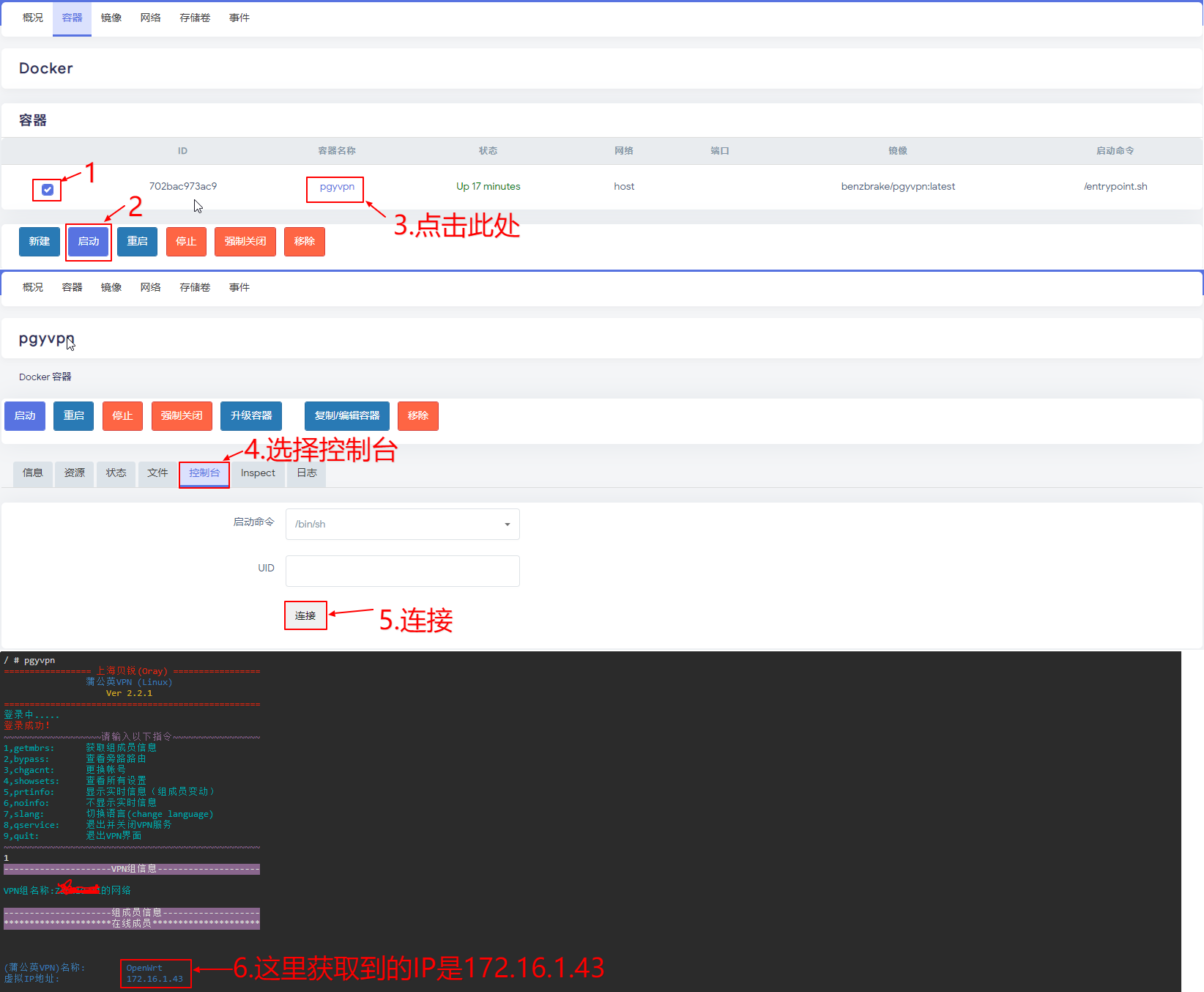

运行容器，然后进入容器内部

这里获取的虚拟局域网的IP是172.16.1.43 ，后面要用到。

安装firefox

可能有人会奇怪，安装这个干嘛？后面会讲，这里放下作者的部署命令

docker run -d \
  --restart=always  \
  --name firefox \
  -p 6080:6080 \
  lstcml/firefox      #默认密码是admin

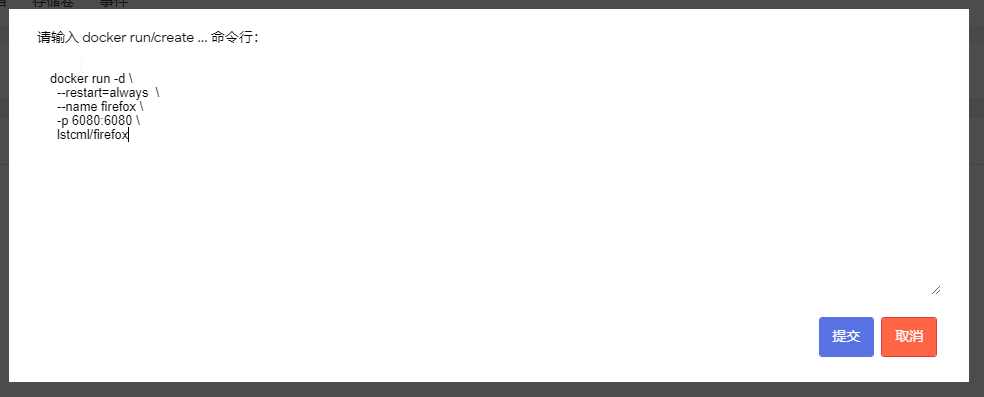

照着上面蒲公英的部署方式贴入命令

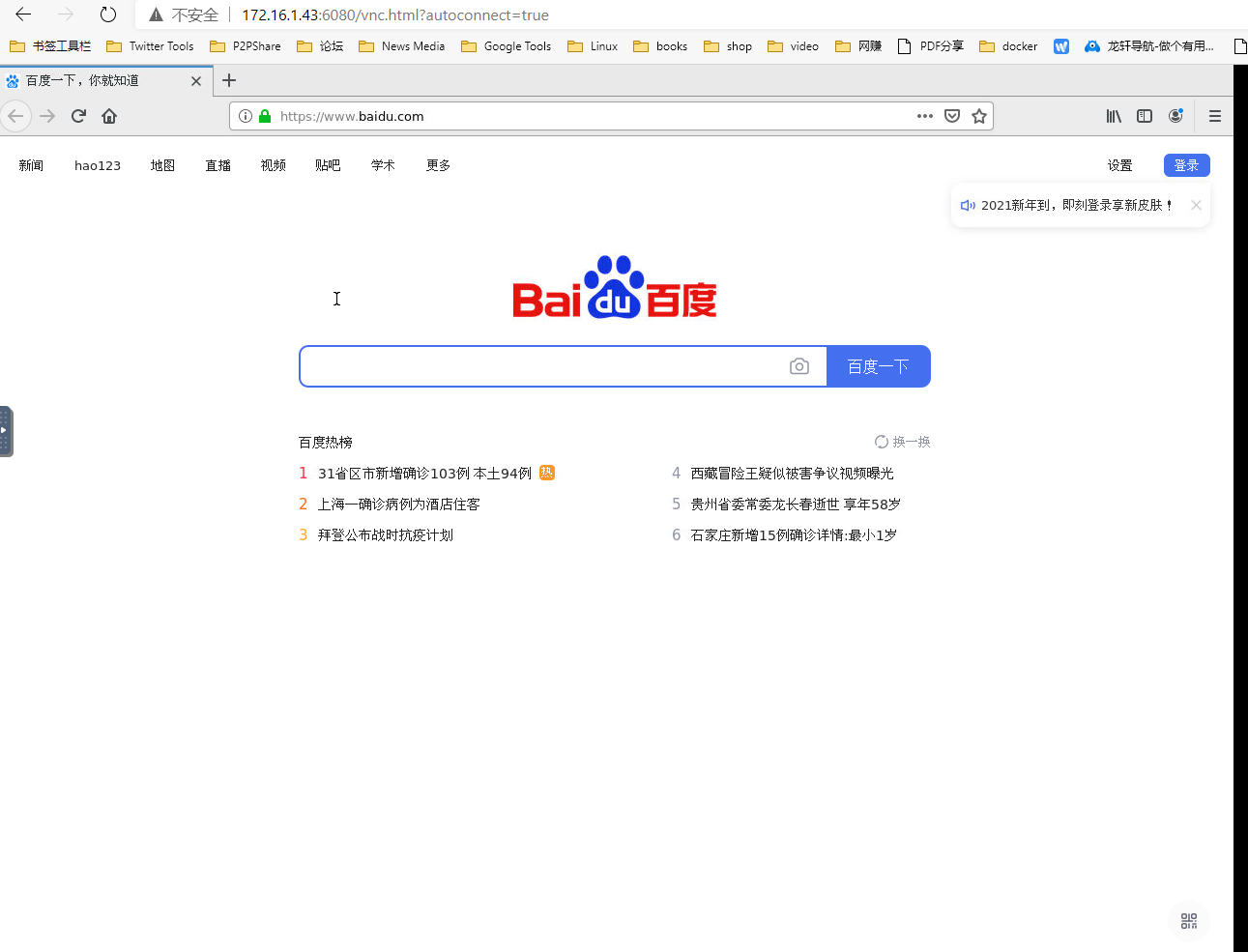

完成容器创建后启动容器，通过访问地址http://172.16.1.43:6080/vnc.html?autoconnect=true 实现打开chrome（此处我使用访问此地址的电脑也是通过蒲公英远程连接的，地址是172.16.2.232）

这里多说两句，我测试了几个浏览器的docker镜像，发现一个问题，在unraid中都正常，但是在这个旁路由中不能正常显示中文，只有这个显示是正常的。

突破限制的一种实现方式

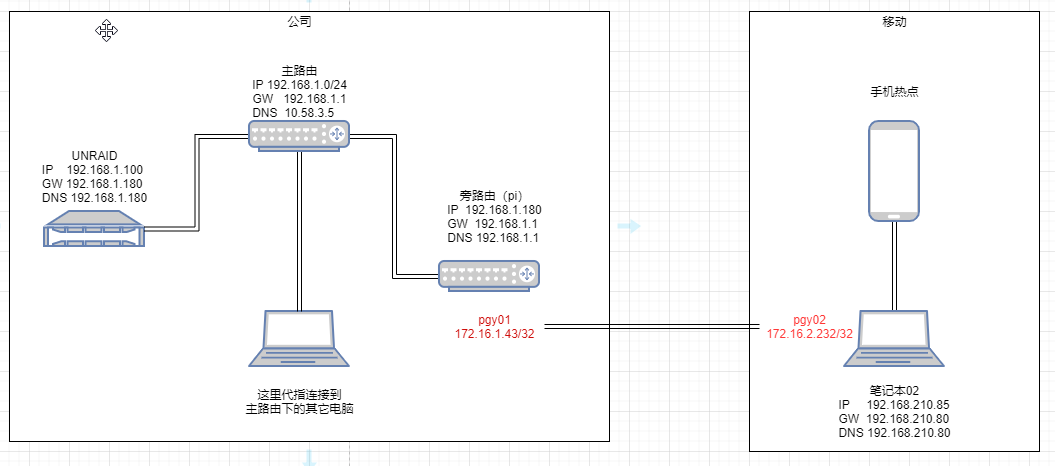

这里简单放下目前我写文章状态下的网络拓扑图

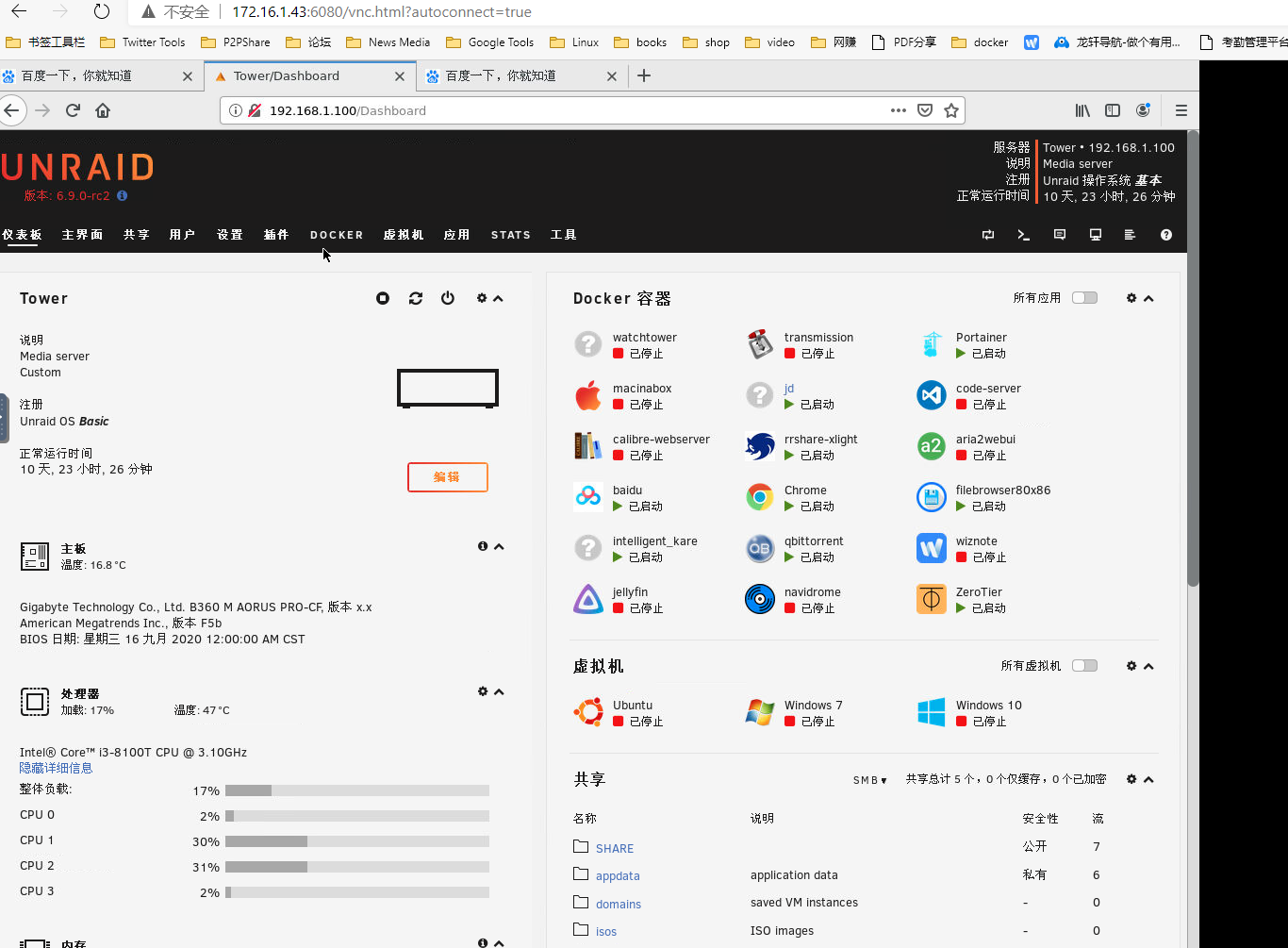

其实写道这有些人已经猜到我的实现方式了，简单的说就是通过树莓派旁路由上安装的chrome访问局域网其它设备，比如UNRAID

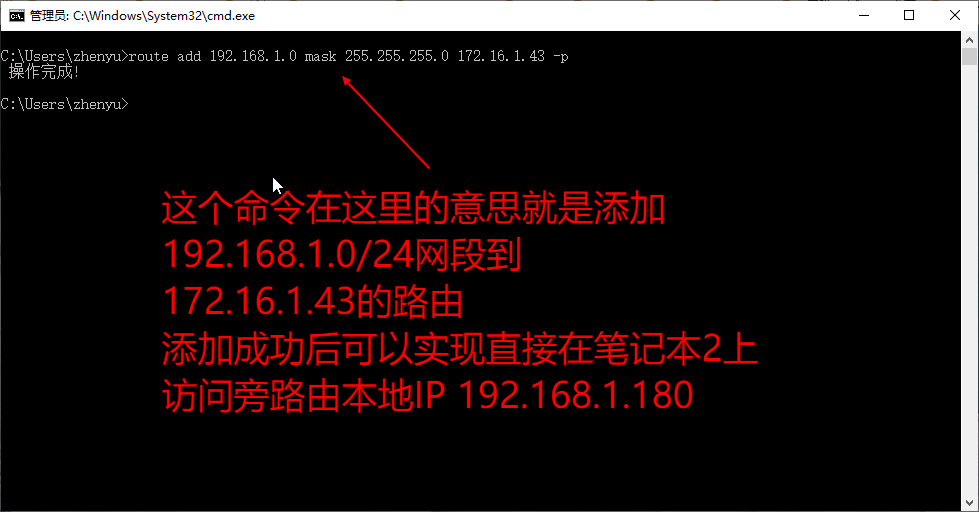

另外做一些优化，在笔记本中加入路由，具体操作管理员权限运行CMD ，贴入如下命令

1	route add 192.168.1.0 mask 255.255.255.0 172.16.1.43 -p

然后就可以直接访问了

当然，这里只是这一个设备可以实现，内网的其他设备需要通过装好的Firefox访问。

就到这吧。
